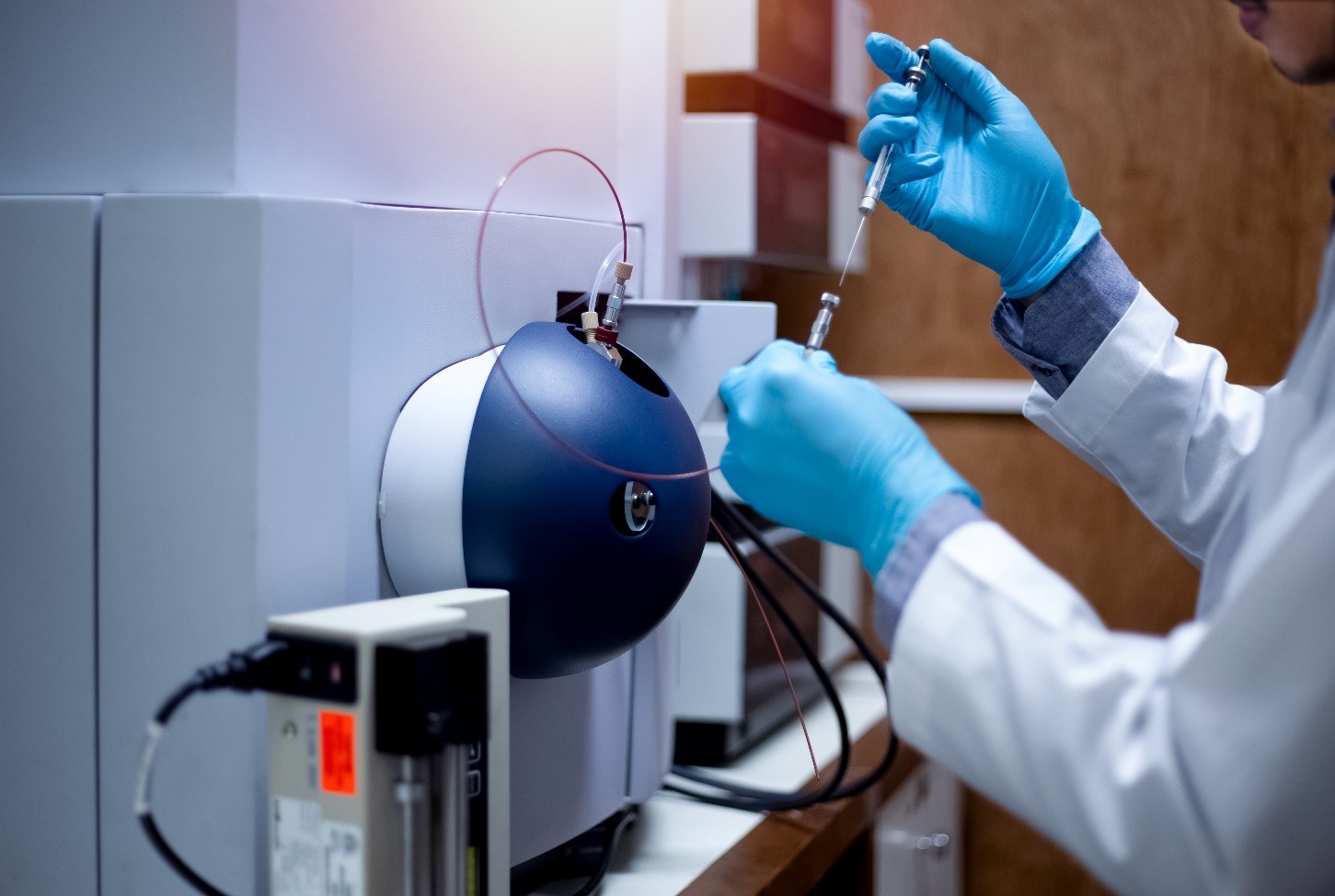

在 IVD（體外診斷）與各類醫療分析儀器中，系統穩定性不只取決於幫浦、閥件或感測器，也與許多小型流路零件密切相關。
例如 PEEK 接頭（PEEK fitting）、套圈（ferrule）、手擰螺帽（hand-tight nut）、墊片（washer）、間隔柱（spacer）、管路固定件（tubing holder）與各類客製流路周邊零件，雖然尺寸不大，卻可能影響流路密封、化學相容性、裝配穩定性與長期可靠性。
當設備需要反覆處理樣本、試劑、緩衝液、清洗液或廢液時，零件材料與結構設計若能在開發初期就依實際使用條件進行評估，將有助於提升流路密封、裝配穩定性與長期使用可靠性。
為什麼 IVD 與醫療分析儀器需要重視小型流路零件？
IVD、HPLC、LC 與醫療分析設備，本質上都是高度整合的精密流體系統。設備內部常需要處理樣本、試劑、緩衝液、清洗液與廢液，這些液體會經過管路、接頭、幫浦、閥件與各種固定支撐零件。
即使是不顯眼的接頭、套圈、墊片或間隔柱，也可能影響流路密封、化學相容性、裝配穩定性與長期可靠性。這類零件常見風險不一定是明顯破裂，也可能是：
滲漏
密封接觸面在反覆熱循環或裝配應力下出現微量滲漏。
密封性下降
套圈或墊片在長期壓縮與化學浸泡後失去初始密封力。
緊固位置鬆動
尺寸潛變（creep）導致螺牙配合鬆弛。
清洗後配合狀態改變
某些材料在特定清洗液作用下出現吸濕膨脹或微裂紋。
具體情境：高通量 IVD 設備中的流路密封失效代價
以高通量生化分析儀為例：設備每日需進行數百至數千次樣本與試劑的精確分配，流路中使用的緩衝液、清洗液（如 NaOH、次氯酸鈉溶液）與酸性試劑種類繁多，且每次檢測都對定量精度有嚴格要求。
在這樣的環境中，流路接頭或套圈的微量滲漏，可能帶來以下連鎖影響：
- 試劑交叉污染：導致定量結果偏移或重複性下降，直接影響檢測報告的準確性。
- 清洗液殘留：若接頭材料對高濃度 NaOH 的耐化學性不足，可能在反覆清洗後產生微裂紋，進而引發密封失效。
- 非預期停機：接頭更換需要停機維護，在臨床實驗室或高通量篩查環境中代價高昂。
因此，在 IVD 設備開發初期，從流路設計階段就評估接頭、套圈與密封件的材料相容性與裝配方式，遠比在設備上市後進行被動修正更具成本效益。

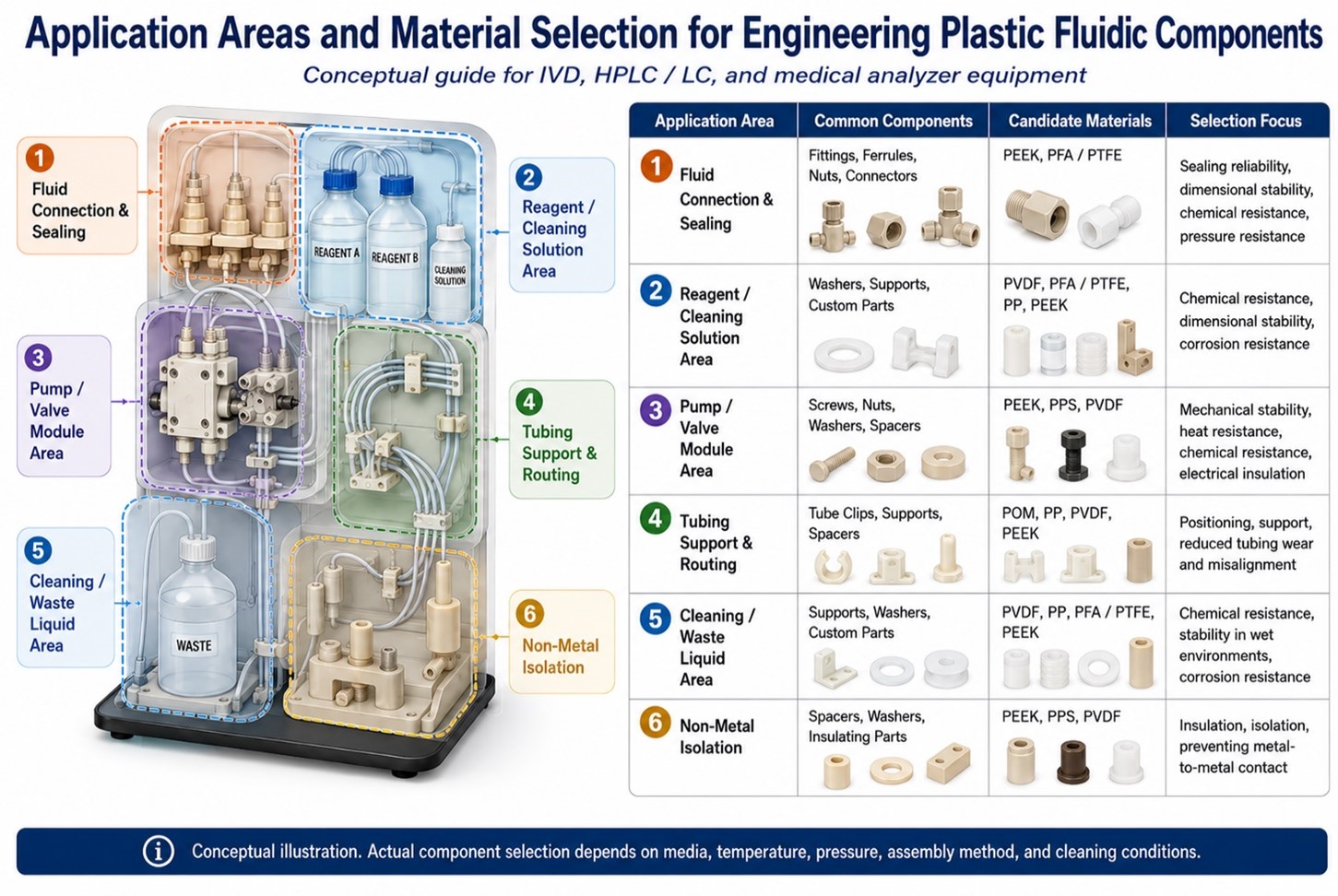

工程塑膠流路零件的應用位置與材料選擇
在 IVD、HPLC / LC 與醫療分析設備中，工程塑膠零件常應用於液路接頭、試劑 / 清洗液周邊、泵閥模組、管路支撐與廢液區等位置。不同位置對材料的要求不同，選材時應依據接觸介質、溫度、壓力、裝配方式與清洗條件進行評估。
| 應用位置 | 常見零件 | 可評估材料 | 選材重點 |
|---|---|---|---|
| 液路接頭與連接區 | 接頭、套圈、螺帽、連接件 | PEEK、PFA / PTFE | 密封可靠性、尺寸穩定、 耐化學、耐壓 |
| 試劑 / 清洗液周邊 | 墊片、固定座、客製零件 | PVDF、PFA / PTFE、PP、PEEK | 耐化學、濕區穩定、抗腐蝕 |
| 泵閥模組周邊 | 螺絲、螺帽、墊片、間隔柱 | PEEK、PPS、PVDF | 固定強度、耐溫、耐化學、絕 緣隔離 |
| 管路支撐與導向（乾燥區） | 管夾、固定座、間隔柱 | POM、PP、PVDF、PEEK | 定位、支撐、避免管路晃動或 磨耗（POM 僅限乾燥低化學 暴露位置） |
| 清洗 / 廢液周邊 | 支架、墊片、客製零件 | PVDF、PP、PFA / PTFE、PEEK | 濕區固定、化學液體周邊抗腐 蝕 |
| 非金屬隔離件 | 間隔柱、墊片、絕緣件 | PEEK、PPS、PVDF | 絕緣、隔離、避免金屬接觸 |
需要高機械強度與尺寸穩定性的接頭或精密零件，可優先評估 PEEK；若位於試劑、清洗液或濕區周邊，可依條件評估 PVDF、PFA / PTFE、PP 或 PEEK；若是乾燥區的支撐、導向或低摩擦零件，POM 也可作為選項之一。
但任何材料都不應只依名稱判斷，仍需依實際接觸液體、溫度、壓力、清洗條件與裝配方式確認。
流路零件選材，不能只看「耐化學特性」
在評估流路零件時，「材料是否耐某種化學品」是重要問題，但不是唯一條件。實際應用中，零件可靠性往往受到以下因素共同影響：
- • 液體種類與濃度
- • 使用溫度與熱循環
- • 系統內壓
- • 鎖付應力與裝配方式
- • 清洗頻率與清洗液種類
- • 長期使用時間
有些材料在短時間、常溫、無應力條件下看似相容，但在長期接觸、壓力變化、熱循環、反覆清洗或裝配應力下，仍可能出現微裂紋、密封性下降、尺寸變化或環境應力裂（ESC，即材料在應力與化學品共同作用下出現裂紋）風險。
環境應力裂（ESC）：常被忽視的長期失效機制
環境應力裂（Environmental Stress Cracking，ESC）是一種材料在機械應力與化學環境共同作用下，比單純應力或單純化學暴露更早發生裂紋的現象。在流路零件中，ESC 常見於以下情境：
- • 螺牙鎖付後的殘留應力，加上接頭長期浸泡在清洗液中，導致螺帽或接頭本體微裂。
- • 套圈壓縮裝配後，在有機溶劑（如含醇類清洗液）環境下加速脆化。
- • PP 或低階 Nylon 零件在次氯酸鈉清洗液中的應力裂風險。
不同材料對 ESC 的抵抗力差異顯著。PEEK 因其高結晶度與化學惰性，在多數無機酸、鹼與有機溶劑中具有較佳的 ESC 抵抗能力；PVDF 在強氧化性清洗液（如次氯酸鈉）中表現較好；而 POM 雖然機械性能良好，在長期強酸或強氧化環境下的化學相容性則有限，應限於乾燥或低化學暴露位置。
(具體 ESC 風險仍需依實際介質、濃度、溫度、應力條件與接觸時間評估，材料供應商技術文件可提供化學相容性參考起點。)
常見選材誤區 FAQ
Q1：PEEK 很厲害，用 PEEK 就比較安全？
PEEK 在高強度、高耐熱、尺寸穩定與耐大多數化學品方面確實表現優異，但這不代表所有位置都應選用 PEEK。在乾燥區、低化學暴露的導向或滑動位置，POM 的低摩擦與加工性往往更適合；在需要高耐氟化學品或強氧化劑的位置，PVDF 或 PFA / PTFE 可能是更合適的選擇。材料選用應回歸應用條件，而非只看材料等級高低。
Q2：材料供應商說「化學相容」，代表可以直接用？
材料供應商的化學相容性資料，通常是在常溫、無應力、特定濃度與有限浸泡時間下測試的單一材料結果，不代表零件在實際裝配應力、熱循環、複合介質與長期使用條件下的表現。零件的可靠性評估需要同時考量材料特性、零件幾何、裝配方式與使用環境。
Q3：Nylon 耐磨，可以用在清洗液周邊？
Nylon（聚醯胺）在乾燥環境下具有良好的耐磨性，但其吸濕性高，在潮濕或長期浸液環境中容易發生尺寸變化（吸水膨脹），可能影響密封配合與裝配穩定性。在接觸清洗液（尤其是含強鹼或強氧化劑的清洗液）的位置，Nylon 的化學相容性相對有限，不建議作為流路接頭或密封件的主要材料。
Q4：流路接頭直接用不鏽鋼不行嗎？
不鏽鋼接頭在一般液路應用中廣泛使用，但在需要避免金屬離子污染的應用（如部分生物試劑流路）、需要絕緣隔離的位置，或設備設計需要降低金屬腐蝕風險時，工程塑膠接頭提供了非金屬替代方案。PEEK 接頭在 HPLC、IVD 與生化分析儀器中有成熟的應用記錄（如 IDEX Health & Science / Upchurch Scientific 等設備商長期提供 PEEK HPLC fittings），是合適的可行選項。
選對材料只是第一步，真正關鍵在完整應用評估
對醫療分析設備製造商而言，真正需要的通常不只是某一種材料，而是一個能符合實際裝配、密封、量產與維護需求的零件方案。不論是 PEEK 接頭、套圈、螺帽、墊片、間隔柱，或是 PFA / PTFE、PP 等客製流路周邊零件，其價值都不只是替代金屬或提供單一耐化學性能，而是在適當的應用條件下，協助設備兼顧流路穩定、密封可靠、抗腐蝕、絕緣隔離、組裝便利與長期使用可靠性。

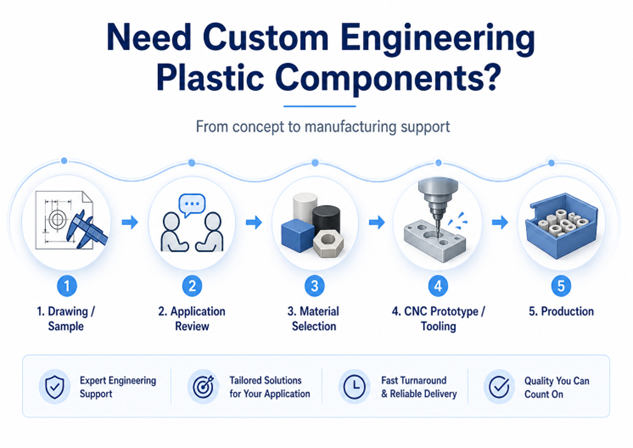

Link Upon 可協助客戶從應用條件出發，討論材料方向、圖面確認、樣品試做、模具開發與量產規劃，並依零件功能評估 PEEK、PPS、PVDF、PFA / PTFE、PP、POM 等工程塑膠材料選項。
【聯絡我們】正在開發 IVD、HPLC 或醫療分析儀器中的流路零件？
若您正在開發 IVD、HPLC、LC 或醫療分析儀器中的流路接頭、密封件、固定件或客製流路周邊零件，歡迎提供圖面、樣品與使用條件。Link Upon 可協助依接觸液體、溫度、壓力、清洗條件與量產需求，評估合適的工程塑膠材料與製程方案。
還不確定您的應用適合哪種材料？我們可以先從使用條件開始討論。
聯絡我們
技術參考來源
本文為應用導向之工程塑膠流體零件選材說明，內容參考公開材料物性資料、化學相容性資料、HPLC / LC 流體零件廠商技術資訊，以及 Link Upon 在工程塑膠緊固件與客製零件開發中的應用經驗整理。代表性參考來源包含 Solvay KetaSpire® PEEK Technical Data Sheet & Design Guide；Victrex PEEK Properties and Chemical Resistance Information；Kureha KF Polymer® PVDF Technical Data / Chemical Resistance Information；IDEX Health & Science / Upchurch Scientific HPLC fitting materials technical information；VICI Valco Instruments fluidic component materials data。ESC 相關機制參考 Plastics Technology / SPE 公開技術資料及材料供應商化學相容性技術文件。實際材料適用性仍需依客戶設備設計、介質種類、濃度、溫度、壓力、接觸時間、裝配條件與驗證結果確認。
用途聲明
本文為應用導向之工程塑膠零件選材說明，旨在提供材料與應用方向的初步參考，不作為醫療器材法規證明、材料認證文件或最終設計驗證依據。實際材料適用性仍需依設備設計、使用環境、法規要求與客戶驗證結果確認。
