Link Upon 是高性能工程塑膠零件與緊固件製造商，本文分享的，是我們在協助客戶開發清洗、消毒與濕熱環境相關零件時，如何把清洗條件轉化成選材與製程決策——以及這些決策如何影響客戶的開發效率與量產穩定性。
在醫療設備、IVD 系統、透析設備與實驗室分析儀器中，許多工程塑膠零件雖然不直接接觸人體或樣本，卻可能長期位於清洗液、消毒劑、濕氣、熱水、溫度變化或維護拆裝環境周邊。
這些零件在初期組裝或短期測試中往往表現正常，問題不一定是材料本身不夠高階，而是選材時沒有把實際清洗條件、零件位置與裝配方式一起納入判斷。越早在開發前期把這些條件納入評估，越能降低後續打樣方向反覆調整的機率，也越能減少進入量產驗證後才發現材料不符的風險。
本文的出發點，不是「哪種材料不好」，而是：在清洗、消毒、濕熱環境下，有哪些機制會影響工程塑膠零件的長期可靠性，以及我們如何在客戶案件初期，把這些因素轉化成可操作的選材與開發策略。
ESC（環境應力裂）：最容易在開發後期才被發現的風險
在清洗與消毒環境的材料選用中，最值得在開發前期主動評估的機制，是環境應力裂（Environmental Stress Cracking，ESC）。
ESC 的特點，是在單純的化學浸泡或單純的機械應力下，零件往往看起來沒問題；但當化學品、應力與時間三個因素同時存在，材料就可能在遠低於其機械強度極限的條件下出現裂紋或性能下降。這也正是為什麼有些零件在短期測試通過、甚至經歷了初期使用後，才在長期使用或更嚴格的清洗循環後出現問題。

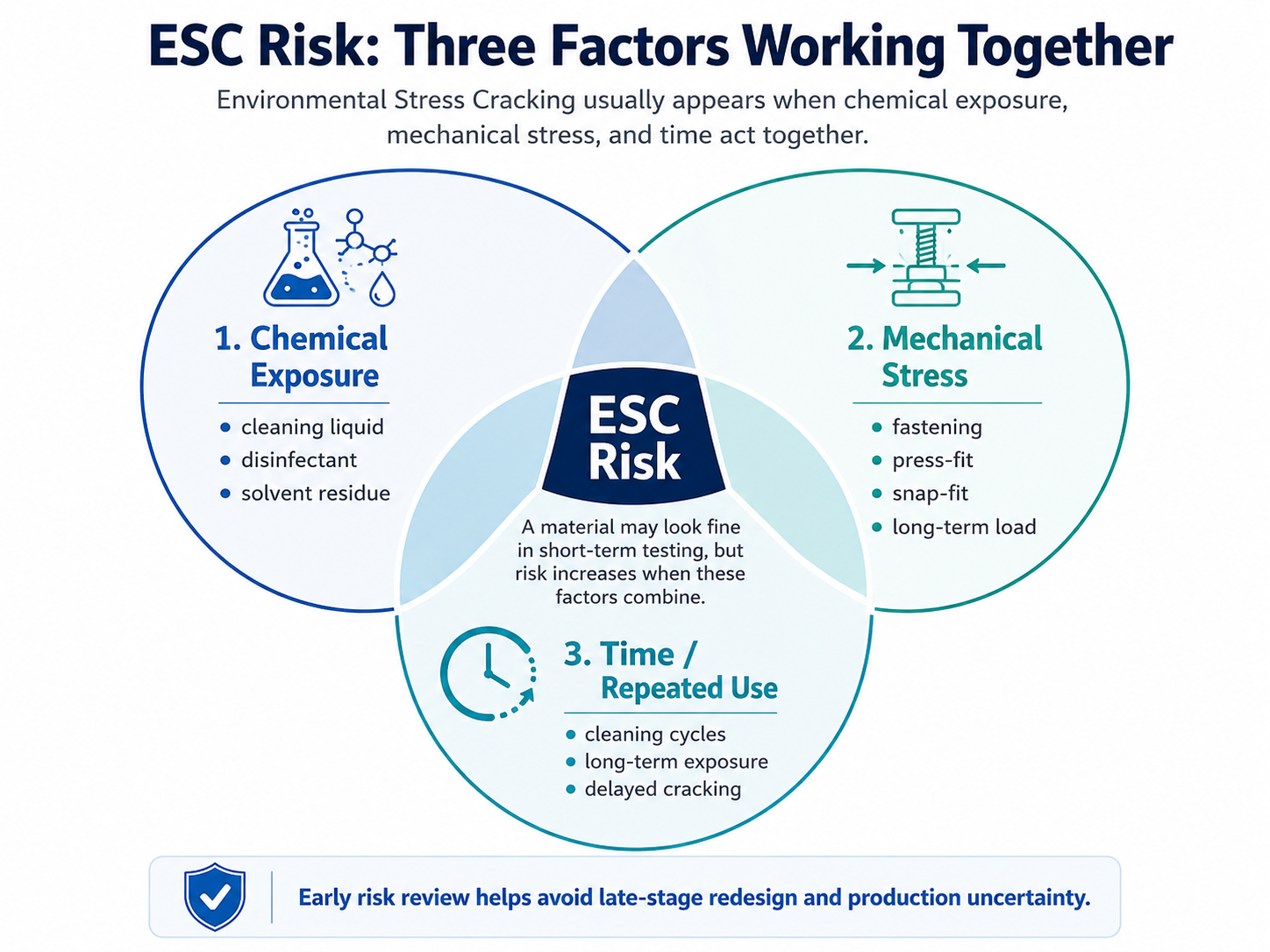

ESC 的三個必要條件
ESC 的發生需要三個因素同時存在：
敏感材料
並非所有塑膠都同等容易發生 ESC；結晶度較低、分子量較低或含有殘留應力的材料通常風險較高。
化學環境
某些清洗液、消毒劑或溶劑會降低材料的表面能，促進裂紋起始與擴展——即使材料對該化學品的「靜態相容性」看起來還可以。
機械應力
來自鎖附、壓配、卡扣變形、焊接殘留應力，或長期受力位置的內部殘留應力。
三個條件缺一，ESC 通常不會發生；三個條件同時存在，ESC 的速度與嚴重程度會因條件強度而有顯著差異。材料供應商的靜態化學相容性表，通常無法單獨作為選材結論——因為它只回答了三個條件中的一個。
這也是為什麼我們在接到涉及清洗環境的零件開發需求時，會主動詢問清洗液種類、濃度、溫度與鎖附條件，而不只是確認零件尺寸與公差。材料選擇、零件幾何形狀與裝配方式需要一起評估，才能讓開發方向從一開始就指向正確位置。
哪些材料 × 清洗介質組合的 ESC 風險較高？
以下是醫療設備中較常見、且有技術文獻記載的高風險組合。這是我們在接到清洗環境相關零件需求時，進行初步的風險識別，讓客戶在開發前期就知道哪些材料與介質組合需要優先確認，而不是等到試作後才發現問題：
| 材料 | 高風險介質 | 常見失效位置 | 說明 |
|---|---|---|---|
| PP（聚丙烯） | 強氧化劑（如次氯酸鈉溶液）、某些濃度有機酸 | 螺牙根部、薄壁、鎖附區 | PP 在強氧化性清洗液中的 ESC 敏感性已有文獻記載；氧化性介質可促進 PP 鏈段裂解與表面裂紋。 |
| Nylon（PA） | 強酸、強鹼、某些醇類溶液 | 吸濕膨脹後的配合面、螺牙區 | Nylon 吸濕性高，吸水後尺寸變化，可能在裝配應力位置加速 ESC；在潮濕 + 酸鹼環境下長期可靠性有限。 |
| PC（聚碳酸酯） | 醇類（IPA、乙醇）、鹼性清洗液、某些消毒劑 | 透明外蓋、薄壁件、卡扣區 | PC 對含醇類溶劑與鹼性清洗液的 ESC 敏感性在工業界廣為人知；IPA 擦拭即可引發表面 crazing。 |
| PVDF | 強還原劑、某些胺類溶液 | 高溫 + 強化學複合環境 | PVDF 對大多數氧化性清洗液表現良好；但在強還原劑或特殊有機胺類環境下，需確認長期相容性。 |
| POM（聚甲醛） | 強酸、強氧化劑、長期高溫濕熱 | 螺牙、卡扣、壓配區 | POM 在強酸或強氧化劑中可能發生水解，建議限於乾燥或中低風險機構位置，不建議用於長期化學液暴露位置。 |
抗 ESC 能力較強的材料，及其原因
在醫療設備常用的工程塑膠中，PEEK 與 PVDF 對 ESC 的抵抗能力相對較強，原因可以從材料結構來理解：
- PEEK：半結晶性材料，高結晶度使分子鏈排列緊密，化學品難以滲透進入非結晶區域促進裂紋擴展；加上 PEEK 的芳香族骨架賦予高鍵能，不易被常見的清洗液或消毒劑攻擊。
- PVDF：氟化碳骨架的高鍵能，使其對強氧化劑（如次氯酸鈉）與酸性介質具有良好的化學惰性；但對強還原劑與特殊胺類溶劑仍需個別確認。
- PPS：高結晶度與芳香族硫醚骨架，對大多數酸、鹼、有機溶劑與清洗液有良好耐受性，同時兼顧高溫機械強度，適合需要耐熱 + 耐化學的位置。
理解材料抗 ESC 能力的結構原因，有助於在面對新的清洗介質或更嚴苛的消毒條件時，做出更有依據的材料比較——而不是單純靠材料等級來排序。在協助客戶評估清洗環境零件時，我們會依據這些材料特性，結合零件的受力位置與幾何條件，一起討論最適合的材料與製程方向。
ESC 高風險的零件位置：哪些地方要優先確認？
在開發初期進行 ESC 風險評估時，以下位置是需要優先確認的：
- 螺牙根部與鎖附區：螺牙根部是應力集中點，加上鎖附扭矩帶來的殘留應力，是 ESC 最常見的起始位置。
- 尖角、薄壁與厚薄交界：成型過程中殘留應力較高，與化學品接觸後更容易出現裂紋。
- 卡扣、壓配與干涉配合區：長期的彈性變形應力，加上化學環境，是 ESC 的典型觸發條件。
- 焊接線（weld line）附近：射出成型的熔接線區域，分子鏈排列較弱，是 ESC 的潛在弱點。
- Washer / spacer 長期受壓位置：持續的壓縮應力 + 化學品接觸，可能加速蠕變與 ESC 同時進行。
清洗液 × 材料耐受概況：我們的初步篩選工作
以下是醫療設備中最常見清洗 / 消毒劑，對應各主要工程塑膠材料的初步耐受概況。這是我們在接到客戶零件開發需求時，進行材料方向的初步篩選參考——目的是在開發討論的早期，先確認哪些方向值得深入評估，哪些明顯不適合，讓後續的開發工作從一開始就朝正確材料方向製作。
| 清洗 / 消毒劑 | PEEK | PVDF | PPS | PFA / PTFE | PP | POM | Nylon |
|---|---|---|---|---|---|---|---|
| 次氯酸鈉溶液（NaOCl）（漂白劑、含氯消毒液） | ✓ 適合 | ✓ 適合 | ✓ 適合 | ✓ 適合 | △ 需確認濃度與溫度 | ✗ 不建議 | ✗ 不建議 |
| 氫氧化鈉（NaOH）（鹼性清洗液） | ✓ 適合 | ✓ 適合 | ✓ 適合 | ✓ 適合 | △ 需確認濃度 | ✗ 不建議長期 | ✗ 不建議 |
| 異丙醇（IPA）/ 乙醇 | ✓ 適合 | ✓ 適合 | ✓ 適合 | ✓ 適合 | ✓ 適合 | △ 需確認濃度 | △ 需確認 |
| 過氧化氫（H₂O₂） | ✓ 適合 | ✓ 適合 | ✓ 適合 | ✓ 適合 | △ 需確認濃度與溫度 | ✗ 不建議 | ✗ 不建議 |
| 過氧乙酸（PAA） | ✓ 適合 | ✓ 適合 | △ 需確認 | ✓ 適合 | △ 需確認 | ✗ 不建議 | ✗ 不建議 |
| 戊二醛溶液 | ✓ 適合 | ✓ 適合 | ✓ 適合 | ✓ 適合 | △ 需確認 | △ 需確認 | △ 需確認 |
| 磷酸 / 鹽酸等無機酸 | ✓ 適合（強硫酸除外） | ✓ 適合 | ✓ 適合 | ✓ 適合 | △ 需確認濃度 | ✗ 不建議 | ✗ 不建議 |
| RO water / 去離子水（長期接觸） | ✓ 適合 | ✓ 適合 | ✓ 適合 | ✓ 適合 | ✓ 適合 | ✓ 適合（乾燥區） | △ 注意吸濕膨脹 |
參考來源：Solvay KetaSpire® PEEK、Victrex PEEK、Kureha PVDF、Celanese PPS、DuPont POM 等主要材料供應商化學相容性技術文件；Arkema KYNAR® PVDF 化學相容性資料。
不同設備區域，選材條件不同：分區選材邏輯
清洗與消毒環境並不代表所有零件都需要使用 PEEK 或其他高階材料。更實際的做法，是依照零件所在位置的實際暴露條件，建立分區選材邏輯，讓高風險位置用對材料，低風險位置不過度設計。
| 應用位置 | 可能產品 | 材料方向 | 選材評估重點 |
|---|---|---|---|
| 清洗模組固定件 | 螺絲、螺帽、墊片 | PVDF、PP、PEEK、PPS | 清洗液接觸、濕氣、溫度與鎖附應力條件 |
| 化學液周邊支撐件 | 間隔柱、支撐柱、支架 | PVDF、PFA / PTFE、PP | 介質種類、濃度、接觸時間、尺寸穩定性 |
| 可拆裝維護結構 | 螺絲、旋鈕、襯套 | POM、PP、PEEK | 拆裝頻率、螺紋磨耗、扭矩保持（限乾燥或低化學暴露位置使用 POM） |
| 濕區隔離件 | 絕緣套管、墊片 | PVDF、PPS、PEEK | 濕氣、化學殘留、絕緣需求、長期尺寸穩定 |
| 試劑或清洗液殘留周邊 | 客製零件、治具 | PFA / PTFE、PVDF、PEEK | 殘留介質種類、接觸時間、零件受力狀態 |
| 加熱 / 溫控周邊 | 螺絲、間隔柱、墊片 | PEEK、PPS、PEI | 耐熱、蠕變、鎖附力保持、尺寸穩定 |
| 透析液供給系統周邊 | 墊片、支架、固定件、客製零件 | PP、PVDF、PPS、PEEK | 透析液、RO water、清洗流程、維護拆裝條件 |
| 內視鏡清洗 / 消毒設備 | 螺絲、支架、流路固定件 | PVDF、PFA / PTFE、PP、PEEK | 消毒劑種類、濕式暴露時間、溫度與固定方式 |
以透析設備為例：乾燥機構區與濕區不應套用同一選材邏輯
血液透析設備內部同時存在乾燥機構區、透析液 / RO water 接觸區、清洗液殘留區與維護拆裝結構。在這台設備中，POM 可以被考慮用於部分乾燥機構件（如滾輪、鉸鏈間隔柱、低化學暴露位置的墊片）；但若零件鄰近透析液供給路徑、消毒循環管路或清洗液殘留位置，就需要評估 PP、PVDF、PFA / PTFE、PEEK 或 PPS，並確認溫度、接觸時間與裝配應力。
這個例子說明了分區選材邏輯的核心價值：不是把全機都換成高階材料，而是讓每個位置的材料選擇都有充分的條件依據。這也是我們在承接透析設備或類似多區域設備的零件開發需求時，會主動協助客戶梳理各零件位置的實際暴露條件，而不是直接給一個通用材料建議。
